Шарико-винтовые передачи и комплектующие

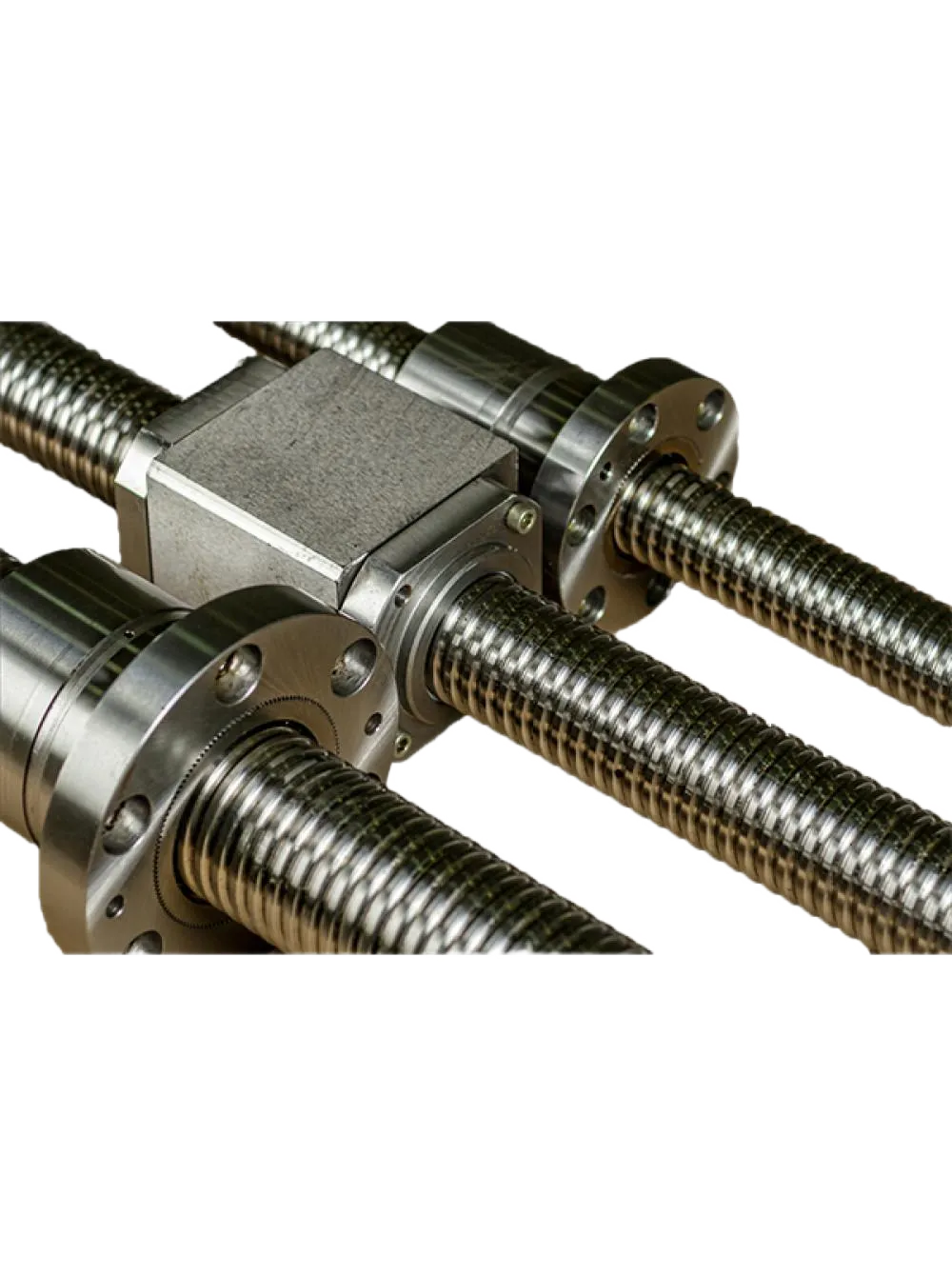

Полный ассортимент ШВП для станков с ЧПУ и промышленного оборудования: комплекты в сборе, винты, гайки, опоры и держатели. Подбираем точную замену по чертежу или образцу.
- Точная замена по чертежу, образцу или маркировке
- Тестирование каждой передачи перед отгрузкой
- Склады в Москве и Европе — сжатые сроки поставок
Тестирование перед отгрузкой
Каталог ШВП и комплектующих
Выберите группу или конкретную позицию — оформите запрос за пару кликов
Как устроены и как обозначаются ШВП
Устройство передачи, типы гаек, классы точности и расшифровка маркировки — чтобы подобрать точную замену
Типы гаек
| Тип | Назначение | |
|---|---|---|
| A | Цилиндрическая одиночная — базовое исполнение | |

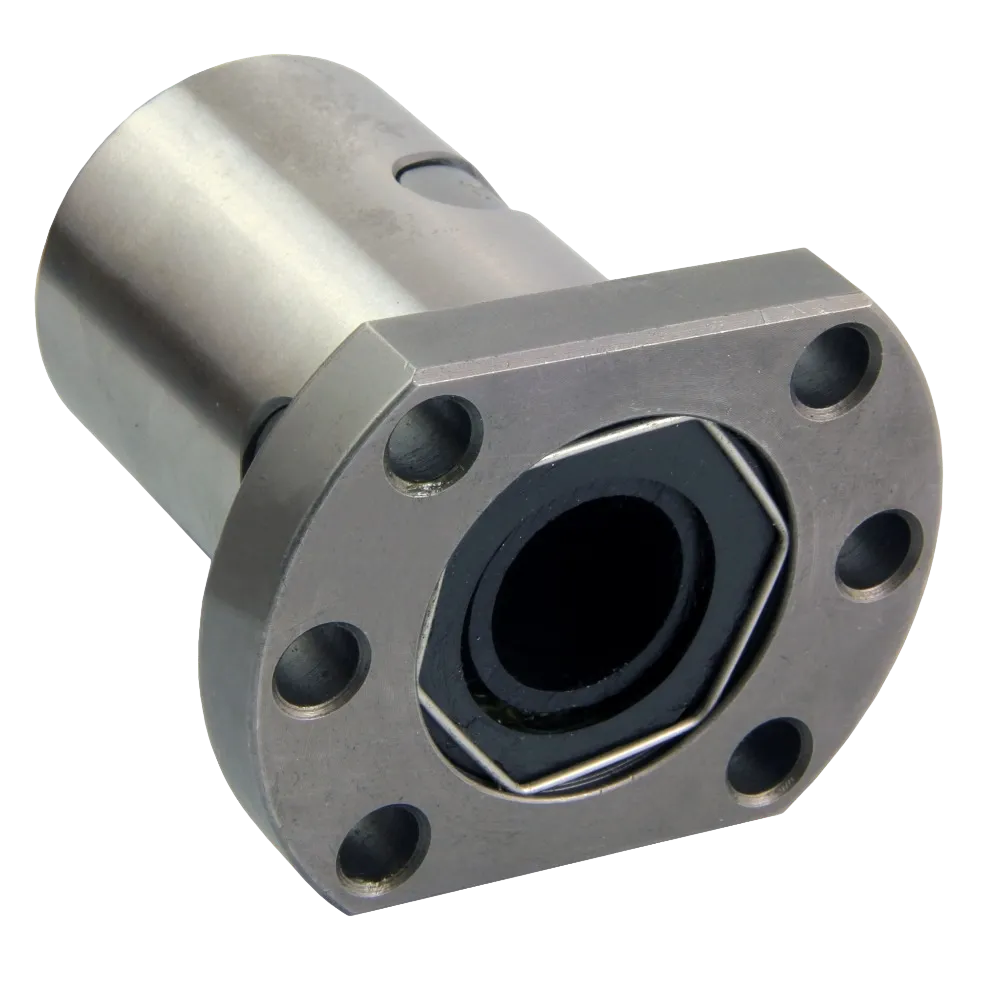

| AP | Фланцевая одиночная, монтаж по фланцу | |

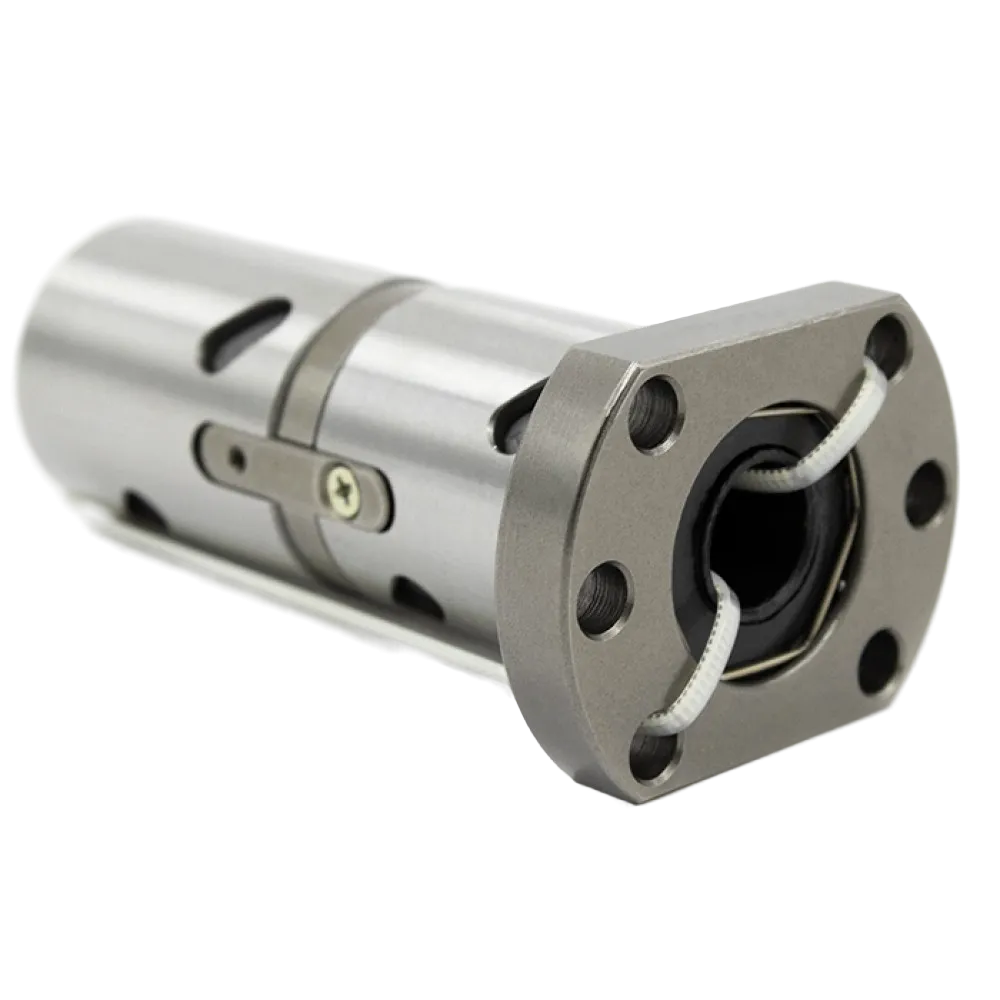

| A+A | Спаренная с осевым преднатягом — ноль люфта | |
| AP+A | Фланцевая спаренная — жёсткость и фланцевый монтаж | |
| APR | Одиночная с компактным преднатягом | |
| APE | Для катаных винтов — стандартная линейка (Basic) | |
| APVR | Для быстроходных многозаходных винтов | |
| B+B+K | Гайка в корпусе — готовый модуль крепления | |
Под специальные задачи также поставляются типы APQR, RMI и RMV.
Класс точности и допуск шага
| Класс | Резьба | Откл. шага / 300 мм |
|---|---|---|
| IT1 | Шлифованная | 0,006 мм |
| IT3 | Шлифованная | 0,012 мм |
| IT5 | Шлифованная | 0,023 мм |
| T5 | Катаная | 0,023 мм |
| T7 | Катаная | 0,052 мм |
Чем меньше отклонение шага, тем точнее позиционирование. Шлифованные винты — классы IT1–IT5, катаные — T5 и T7.
Соответствие обозначений точности и маркировки
| Привычное обозначение | Соответствие |
|---|---|
| Класс точности C3 / C5 (шлифованные) | IT1 / IT3 / IT5 |
| Класс точности C7 (катаные) | T5 / T7 |
| ШВП 1605 | Ø16 мм · шаг 5 мм |
| ШВП 2005 | Ø20 мм · шаг 5 мм |
| ШВП 2505 | Ø25 мм · шаг 5 мм |
Помогает сопоставить привычные классы точности и маркировку с нашими обозначениями.
Почему работают с нами
Полный цикл поставки оборудования — от подбора по чертежу до отгрузки со склада с гарантией и логистикой до площадки заказчика.
Запросить предложениеДоставка
Доставка оборудования осуществляется до площадки заказчика с оказанием всего спектра логистических услуг.
Оперативность
Обладая большим опытом поставок оборудования, мы помогаем заказчику решать задачи в кратчайшие сроки.
По вашим требованиям
При выполнении заказов мы стремимся максимально качественно исполнить требования заказчика.
Сжатые сроки поставок
Оборудование поставляется как со склада в Москве, так и со склада в Европе, что существенно снижает сроки поставок.
Строгий контроль
Перед отгрузкой оборудование проходит всестороннее тестирование и поставляется с предоставлением гарантии.
Производство и продукция в действии
Посмотрите, как изготавливаются шарико-винтовые передачи и как они работают
Корпоративное видео производителя
ШВП в работе
Как узнать шаг ШВП
Шаг (ход) ШВП — это расстояние, на которое гайка перемещается вдоль винта за один его полный оборот. От шага зависят скорость и точность перемещения, поэтому при подборе передачи его важно определить точно.
- По маркировке. В обозначении винта обычно зашифрованы диаметр и шаг — например, 1605 означает диаметр 16 мм и шаг 5 мм.
- Замером оборотов. Отметьте положение гайки, проверните винт на целое число оборотов и измерьте пройденное расстояние, затем разделите его на число оборотов.
- По резьбе. Для однозаходного винта расстояние между соседними витками, измеренное штангенциркулем, и есть шаг.
Не получается определить шаг самостоятельно? Пришлите фото винта или образец — инженер поможет с замером и подбором.
Запросить помощь в подбореКалькулятор подбора ШВП
Заполните параметры — сформируется опросный лист, и инженер рассчитает точную замену
Как заказать ШВП
От заявки до отгрузки — без лишних шагов
Подбираем
Инженер подбирает точный аналог и рассчитывает стоимость.
Согласуем и оформляем
Утверждаете КП, заключаем договор и проводим оплату.
Доставляем
Каждая передача тестируется перед отгрузкой. Доставка со склада в сжатые сроки, с гарантией.
Частые вопросы о подборе ШВП
Купить шарико-винтовые передачи (ШВП) для станков
Шарико-винтовая передача (ШВП) преобразует вращательное движение в поступательное с минимальными потерями на трение за счёт циркуляции шариков между винтом и гайкой. Поэтому ШВП применяют там, где важны точность позиционирования, плавность хода и долговечность: в станках с ЧПУ, измерительном и медицинском оборудовании, в металлургии, авиастроении и автоматизированных линиях.
В каталоге — шарико-винтовые передачи для станков с ЧПУ и промышленного оборудования: шлифованные винты высокой точности (классы IT1–IT5, аналог привычных C3–C5) и катаные винты (классы T5–T7, аналог C7). Гайки всех основных типов — фланцевые AP, спаренные с преднатягом A+A и AP+A, цилиндрические A, компактные APR и гайки в корпусе B+B+K. Поставляем отдельные винты и гайки, готовые комплекты «винт + гайка» в сборе, высоконагруженные (Heavy Duty) и быстроходные (APVR) исполнения, а также трапецеидальные винты и специальные конструкции.
Класс точности определяет максимальную погрешность хода винта: чем он выше (C3, C5), тем точнее позиционирование. Для подбора ШВП обычно достаточно указать диаметр и шаг винта, тип и серию гайки, требуемый класс точности и длину, а также наличие преднатяга. Если у вас есть чертёж, образец вышедшей из строя передачи или маркировка станка — пришлите их, и инженер подберёт точную замену.
Поставка осуществляется со складов в Москве и Европе, по востребованным позициям — в сжатые сроки и с доставкой по всей России. Каждая передача проходит тестирование перед отгрузкой и поставляется с гарантией.
Шарико-винтовые передачи для станков с ЧПУ
Шарико-винтовая передача — это механизм точного перемещения. Она превращает вращательное движение в поступательное. По резьбе винта катятся шарики внутри гайки. Это даёт высокую точность и низкое трение между телами качения.
ШВП состоит из винта, гайки и шариков. Шарики для гаек циркулируют по дорожкам качения. Они переносят нагрузку между винтом и гайкой. Так достигается высокий КПД и плавное движение.
Принцип работы ШВП
Принцип работы прост и надёжен. Винт вращается, а гайка движется вдоль него. Движение гайки идёт за счёт качения шариков. Это преобразование вращательного движения в поступательное.
Шарики катятся по канавкам винта и гайки. В гайке есть канал возврата шариков. За один оборот винта гайка проходит шаг резьбы. Чем меньше трение, тем выше точность перемещения.
Шариковинтовая передача работает точнее обычной винт-гайка. Качение заменяет скольжение и снижает износ. Наличие тел качения убирает рывки. Движение становится точное и плавное.
Из чего состоит ШВП
Шарико-винтовая пара включает несколько элементов. Каждый отвечает за свою функцию. Вместе они образуют готовое решение для станка. Подбор ведётся под нагрузку и точность.
- Винт ШВП — ходовой винт с точной резьбой.
- Гайка ШВП — корпус с шариками и каналом возврата.
- Опоры концов — подшипниковые узлы под винт.
- Корпуса крепления гайки — модуль крепления гайки к узлу.
- Шарики — тела качения между винтом и гайкой.
Опорно поворотные устройства и опоры ходовых винтов держат вал. Подшипниковая опора снимает осевую силу. Муфты серии соединяют винт с двигателем. Так собирается комплект ШВП в сборе.
Виды шарико-винтовых передач
ШВП различаются по точности и способу изготовления. Тип подбирают под задачу и бюджет. Ниже приведены основные виды. Каждый решает свою задачу.
| Тип ШВП | Класс точности | Назначение |
|---|---|---|

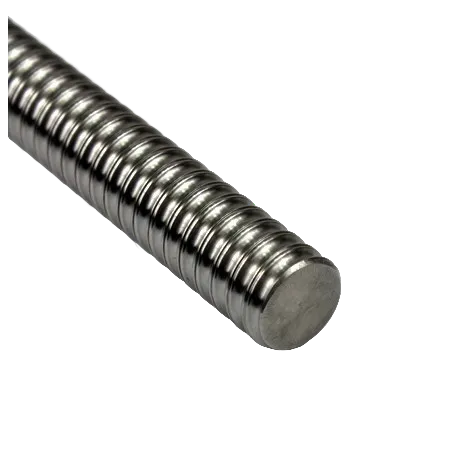

| Шлифованные винты | C3, C5 | Высокая точность позиционирования |
| Катаные винты | C7 | Экономичное решение для ЧПУ и 3D |
| Высокоточные ШВП | C3-C5 | Координатные и измерительные станки |
| Высоконагруженные ШВП | C5-C7 | Большой диаметр, тяжёлые нагрузки |
| Трапецеидальные винты | — | Простые механизмы, бронзовые гайки |
Шлифованные винты дают минимальный осевой зазор. Катаные винты класса C7 дешевле и проще. Класс точности винта задаёт погрешность на оборот. Чем выше класс, тем точнее подача.
Типы гаек ШВП
Гайка — ключевой элемент передачи. Типы гаек отличаются конструкцией и преднатягом. От гайки зависят люфт и жёсткость. Её подбирают под винт и нагрузку.
- Гайки SFU — однозаходные фланцевые, серия SFU1605, SFU2005.
- Гайки DFU — двойная гайка с преднатягом, выше жёсткость.
- Гайки OFU — фланцевая гайка для монтажа в корпус.
- Преднатянутые гайки — для устранения осевого зазора.
Двойная гайка создаёт преднатяг между двумя гайками. Способ создания преднатяга убирает люфт. Фланцевая гайка проще ставится в модуль крепления гайки. Держатели и корпуса гаек DSG фиксируют гайку SFU.
Класс точности и параметры ШВП
Главные параметры — диаметр винта, шаг и класс точности. Номинальный диаметр и шаг задают скорость подачи. Класс точности определяет погрешность позиционирования. Эти параметры подбирают под задачу станка.
Диаметр шариков и число витков влияют на жёсткость. Динамическая осевая нагрузка задаёт ресурс пары. Геометрических допусков придерживаются по стандарту DIN и ISO. Резьба бывает с правосторонней резьбой.
- Диаметр винта — от 12 до 63 мм и больше.
- Шаг резьбы — от 2 до 20 мм и выше.
- Класс точности — C3, C5, C7 по стандарту.
- Преднатяг — для высокой жёсткости и нуля люфта.
Высокой жёсткостью обладают пары с двойной гайкой. Они дают высокую точность позиционирования. Это важно на высоких скоростях и точных станках. Передача держит рабочую температуру в режим работы под нагрузкой. Трение между шариками минимально.
Где применяются ШВП
Шарико-винтовые передачи нужны во многих механизмах. Они задают линейное перемещение по осям станка. Точность перемещения важна для качества обработки. ШВП работает в паре с приводом.
- Фрезерные станки и обрабатывающие центры.
- Токарные, шлифовальные и координатные станки.
- Лазерные и плазменные станки, 3D-принтеры.
- Измерительные машины и автоматические линии.
ШВП ставят с приводом от шаговых двигателей. Драйверы шаговых двигателей задают движение винта. Также применяют сервопривод и преобразователи частоты. Винт соединяют с мотором через муфты серии.
Преимущества шарико-винтовой передачи
Главным преимуществом ШВП является высокая точность. Качение шариков даёт низкое трение и высокий КПД. Передача работает долго и без рывков. Это точное и плавное линейное перемещение.
- Высокая точность позиционирования и подачи.
- Низкое трение и высокий КПД передачи.
- Долгий срок службы и плавный ход.
- Работа на высоких скоростях без потери точности.
К недостаткам относят сложность конструкции гайки. Передача требует высокой точности изготовления. Нужна защита от стружки и СОЖ. Поэтому ставят защитные кожухи и кабель каналы.
Сопутствующие комплектующие
Рядом с ШВП подбирают другие комплектующие для ЧПУ. Это направляющие, опоры и приводные узлы. Всё собирается в единый механизм перемещения. Менеджер поможет подобрать комплект.
- Линейные направляющие, рельсовые направляющие и каретки.
- Зубчатые рейки, зубчатые колёса и шестерни.
- Зубчатые ремни, шкивы и линейные подшипники.
- Муфты, опорно поворотные устройства и редукторы.
- Шаговые двигатели, контроллеры и блоки подготовки.
Для обслуживания нужны смазки и инструмент. Смазка снижает трение и продлевает срок службы. На складе есть расходные материалы для ШВП Hiwin. Подбираются цанги, муфты и крепёж.
Конструкция и устройство ШВП
Шарико винтовая передача состоит из винта и гайки. Между гайкой и винтом находятся шарики. При вращении винта шарики катятся по резьбе. Это и есть шарико винтовые пары качения.
Внутри шариковинтовой пары идёт рециркуляции шариков по кругу. В каждый круг шарики возвращаются в начало; качения шарики идут непрерывно. Канал возврата шариков замыкает поток. Так шарики работают непрерывно при вращении винта.
Винт имеет номинальный диаметр и наружный диаметр. Резьба идёт с правосторонней резьбой и внутренней резьбой гайки по стандарту. Шаг между соседних витка задаёт подачу. Диаметр шариков подбирают под профиль дорожек качения.
Гайкой и винтом передаётся осевая сила. Для жёсткости создают преднатяг из двух гаек. Способ создания преднатяга и предварительного натяга убирает осевой зазор. Преднатянутые гайки дают высокой жёсткостью узел.
Параметры и допуски
ШВП изготавливают по геометрических допусков стандарта. Винта класс точности задаёт погрешность на оборот. За один оборот винта гайка проходит шаг. Точная подача зависит от числа оборотов винта.
Гайки ШВП класс точности маркируют C3, C5, C7. Чем меньше число, тем выше точность. Шариковой гайки хватает для большинства станков. Данного типа пары держат высокой эффективности режим.
Обслуживание и защита ШВП
ШВП требует смазки и защиты от грязи. Смазка снижает трение и нагрев в режиме работы. Без смазки растёт износ и падает точность. Время работы под нагрузкой сокращает ресурс без ухода.
Передачу защищают от стружки и СОЖ. Ставят гофрозащиту, кабель каналы и кожухи. Для высоких скоростей винт охлаждают. Сама гайка ШВП тоже греется и поднимает рабочую температуру.
- Смазка через маслёнку или шприц.
- Защита от стружки и охлаждающей жидкости.
- Контроль преднатяга и осевого зазора.
- Охлаждение винта на высоких скоростях.
На складе есть смазка, шприц и инструмент. При желании можно заказать расходный материал. Это продлевает время работы передачи. Обслуживание держит точность на уровне.
Сравнение с другими передачами
ШВП точнее трапецеидальной пары винт гайка. Трение между телами качения ниже, чем при скольжении. Механический привод на ШВП работает плавнее. Для бюджетных задач берут втулки скольжения и трапецеидальные винты.
Рядом применяют роликовые направляющие и рельсовые направляющие. Зубчатые рейки и зубчатые колеса дают другое движение. Для длинных ходов берут зубчато-реечную передачу. ШВП выигрывает в точности позиционирования.
Сопутствующие узлы и опоры

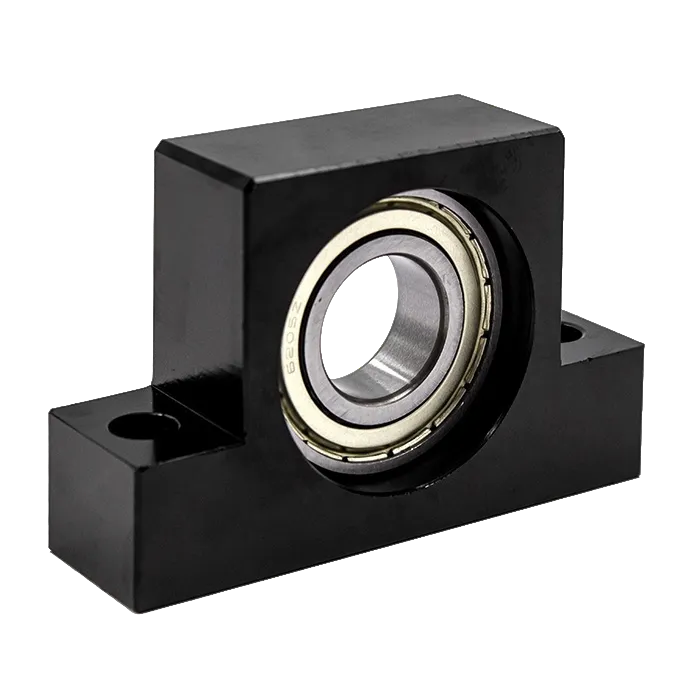

Опоры ШВП бывают фиксированные и плавающие. Подшипниковая опора держит винт с двух сторон. Подшипниковые узлы снимают осевую и радиальную нагрузку. Опоры концов подбирают под диаметр винта с внутренним диаметром.

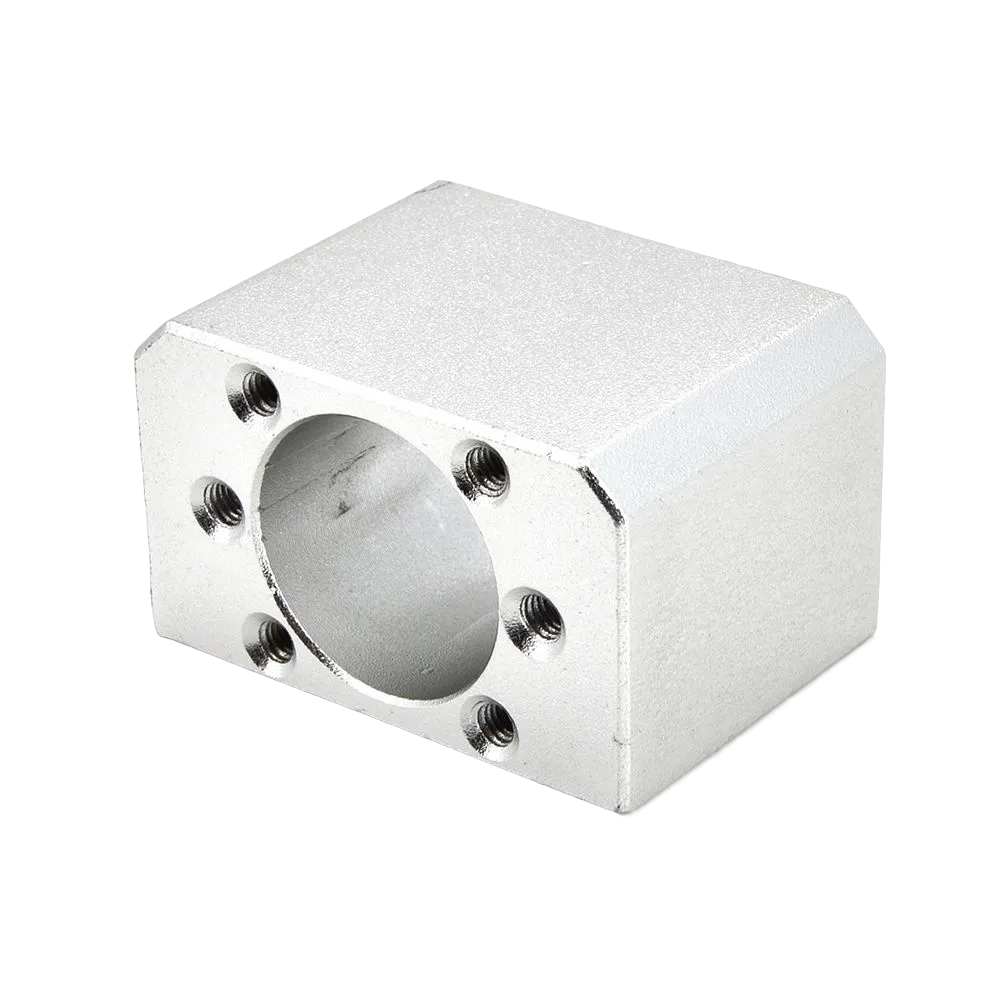

Корпуса крепления и разъемные корпуса фиксируют гайку. Модуль крепления гайки ставят на каретку. Для соединения с мотором есть муфты серии и втулки тапербуш. Линейные модули и системы перемещения собирают ШВП и направляющие серии вместе. Их можно использовать на разных станках.
Также в каталоге есть алюминиевый профиль и транспортное оборудование. Шпиндели воздушного и водяного охлаждения идут отдельно. Драйверов шаговых двигателей хватает для привода. Фрезерная обработка и обработка цветных металлов — частые применения ШВП. Это надёжные детали известных брендов.
Как выбрать ШВП
Выбор начинают с диаметра и шага винта. Дальше определяют класс точности C5 или C7. Затем выбирают тип гайки — фланцевая, цилиндрическая, с преднатягом. Учитывают нагрузку, скорость и условия работы.
Для высокой точности берут шлифованные винты C3-C5. Для бюджетных задач подходит катаный винт C7. Под тяжёлую нагрузку выбирают большой диаметр винта. Наши специалисты помогут с подбором.
Вопрос — ответ
Чем ШВП лучше трапецеидального винта? ШВП работает на качении, а не на скольжении. Это даёт выше КПД и точность. Трапецеидальный винт дешевле, но менее точен.
Какой класс точности выбрать? Для точных станков берут C3 или C5. Для бытовых и бюджетных задач хватает C7. Класс зависит от требований к позиционированию.
Нужен ли преднатяг? Преднатяг убирает люфт и повышает жёсткость. Его создают двойной гайкой DFU. Для простых задач хватает одиночной гайки SFU.
Как заказать ШВП по размерам? Укажите диаметр, шаг и длину винта. Выберите класс точности и тип гайки. Мы выполним обработку концов под опоры.
Ассортимент и сервис
В каталоге представлены ШВП и сопутствующие аксессуары. Это соединительные муфты, гибкие и жёсткие, для привода. Есть координатные столы и станочные узлы. Каждый бренд проходит контроль качества.
Системы управления и приводы подбираются отдельно. Крутящий момент двигателя согласуют с шагом винта. Мы поможем выбрать и собрать комплект. Сервис и поддержка — на всех этапах.
Купить шарико-винтовые передачи в АПЕКС ЭКВИП
В интернет-магазине можно купить шарико-винтовые передачи для ЧПУ. В наличии и под заказ есть винты, гайки и опоры. Возможна поставка готовых комплектов и обработка концов. Доставка по всей России, отгрузка из Москвы.
Цена зависит от диаметра, класса точности и типа гайки. Возможна оплата удобным способом и гарантия на товар. Оставьте заявку или закажите звонок. Менеджер свяжется с вами и уточнит параметры.
Современные технологии производства и материалы высокого качества удовлетворят любого клиента. Мы выполним обработку концов винта под опоры. Подберём шаг, диаметр и класс точности. Поможем собрать комплект ШВП под станок.
