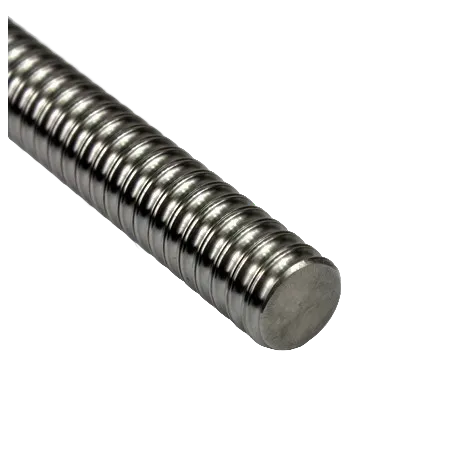

Шлифованные винты ШВП (IT1–IT5, аналог C3, C5)
Винты ШВП со шлифованной резьбой классов точности IT1–IT5 (аналог C3, C5) — для высокоточного позиционирования с минимальной погрешностью хода, плавностью и долговечностью. Подбираем по диаметру, шагу, классу точности и длине.
- Шлифованная резьба — высокая точность хода
- Подбор по чертежу, образцу или маркировке
- Тестирование и гарантия, ходовые позиции в наличии
Класс IT1–IT5
Что такое шлифованные винты ШВП
Шлифованный винт ШВП — это ходовой винт шарико-винтовой передачи, резьба которого получена шлифованием. Такой метод обеспечивает высокую точность профиля и минимальную погрешность хода, поэтому передача работает плавно и точно позиционирует.
Шлифованные винты выпускаются в классах точности IT1–IT5 (аналог C3, C5) и применяются там, где важна прецизионность: станки с ЧПУ, измерительное и автоматизированное оборудование. Для подбора достаточно знать диаметр, шаг, класс точности и длину винта — или прислать чертёж либо образец.
Размерный ряд шлифованных винтов
Реальные данные каталога: Ø, шаг и нагрузки Ca (динамическая) и C0 (статическая). В обозначении зашифрованы Ø и шаг: 1605 — Ø16 мм, шаг 5 мм
| Обозначение | Ø винта, мм | Шаг, мм | Класс | Ca, Н | C0, Н | Цена |
|---|---|---|---|---|---|---|
| 1204 | 12 | 4 | IT1–IT5 | 4 615 | 6 534 | Запросить |
| 1605 | 16 | 5 | IT1–IT5 | 7 513 | 11 550 | Запросить |
| 2005 | 20 | 5 | IT1–IT5 | 13 714 | 23 388 | Запросить |
| 2505 | 25 | 5 | IT1–IT5 | 16 010 | 31 617 | Запросить |
| 2510 | 25 | 10 | IT1–IT5 | 15 893 | 31 440 | Запросить |
| 3205 | 32 | 5 | IT1–IT5 | 18 056 | 41 591 | Запросить |
| 3210 | 32 | 10 | IT1–IT5 | 37 128 | 66 242 | Запросить |
| 4005 | 40 | 5 | IT1–IT5 | 25 750 | 70 973 | Запросить |
| 4010 | 40 | 10 | IT1–IT5 | 43 004 | 88 036 | Запросить |
| 5010 | 50 | 10 | IT1–IT5 | 48 931 | 115 375 | Запросить |
| 6310 | 63 | 10 | IT1–IT5 | 54 639 | 148 343 | Запросить |
| 8020 | 80 | 20 | IT1–IT5 | 147 896 | 346 843 | Запросить |
Допуск шага по классам
| Класс | Резьба | Откл. шага / 300 мм |
|---|---|---|
| IT1 | Шлифованная | 0,006 мм |
| IT3 | Шлифованная | 0,012 мм |
| IT5 | Шлифованная | 0,023 мм |
Отклонение шага на длине 300 мм. Чем меньше — тем точнее позиционирование.
Нужного типоразмера нет в списке? Отправьте запрос — подберём по вашим параметрам.
Калькулятор подбора ШВП
Заполните параметры — сформируется опросный лист, и инженер рассчитает точную замену
Как заказать шлифованные винты
От заявки до отгрузки — без лишних шагов
Подбираем
Подтверждаем параметры и рассчитываем стоимость.
Согласуем и оформляем
Утверждаете КП, заключаем договор и проводим оплату.
Доставляем
Каждый винт тестируется перед отгрузкой. Доставка со склада в сжатые сроки, с гарантией.
Частые вопросы о шлифованных винтах
Купить шлифованные винты ШВП (IT1–IT5, аналог C3, C5)
Шлифованный винт ШВП — ходовой винт со шлифованной резьбой для высокоточных шарико-винтовых передач. Классы точности IT1–IT5 (аналог C3, C5) обеспечивают минимальную погрешность хода, поэтому такие винты применяют в станках с ЧПУ, измерительном и прецизионном оборудовании.
В обозначении винта зашифрованы диаметр и шаг — например, 1605 означает диаметр 16 мм и шаг 5 мм. Для точного подбора укажите диаметр, шаг, класс точности и длину, а также тип гайки; при необходимости пришлите чертёж или образец.
Для экономичных задач без высоких требований к точности подойдут катаные винты класса T5–T7 (аналог C7). Поставка со складов в Москве и Европе с доставкой по всей России; каждая позиция проходит контроль и поставляется с гарантией. Подберём винт вместе с гайкой и опорами в комплекте.
Шлифованные винты ШВП C3, C5
Шлифованный винт ШВП — это высокоточный ходовой винт. Резьбу нарезают и шлифуют по классам C3 и C5. Это даёт минимальный люфт и погрешность. Винт подходит для точных станков с ЧПУ.
Точность шлифованных винтов
Шлифованный винт ШВП точнее катаного. Класс C3 точнее, C5 чуть проще. Высокоточный винт ШВП держит позиционирование. Прецизионный винт ШВП нужен для точной обработки.
- Класс точности C3 — максимальная точность.
- Класс точности C5 — высокая точность.
- Минимальный осевой люфт и погрешность.
- Обработка концов под опоры.
Винт ШВП C3 C5 ставят на координатные станки. Его берут для шлифовальных и измерительных машин. Шлифованный винт даёт точную подачу. Мы выполним обработку концов под опоры.
Купить шлифованный винт ШВП
В наличии и под заказ есть шлифованные винты ШВП C3-C5. Возможна обработка концов и резка в размер. Доставка по всей России, отгрузка из Москвы. Цена зависит от диаметра, шага и класса.
Возможна оплата удобным способом и гарантия. Оставьте заявку или закажите звонок. Менеджер свяжется с вами и уточнит параметры. Поможем подобрать шлифованный винт ШВП.
